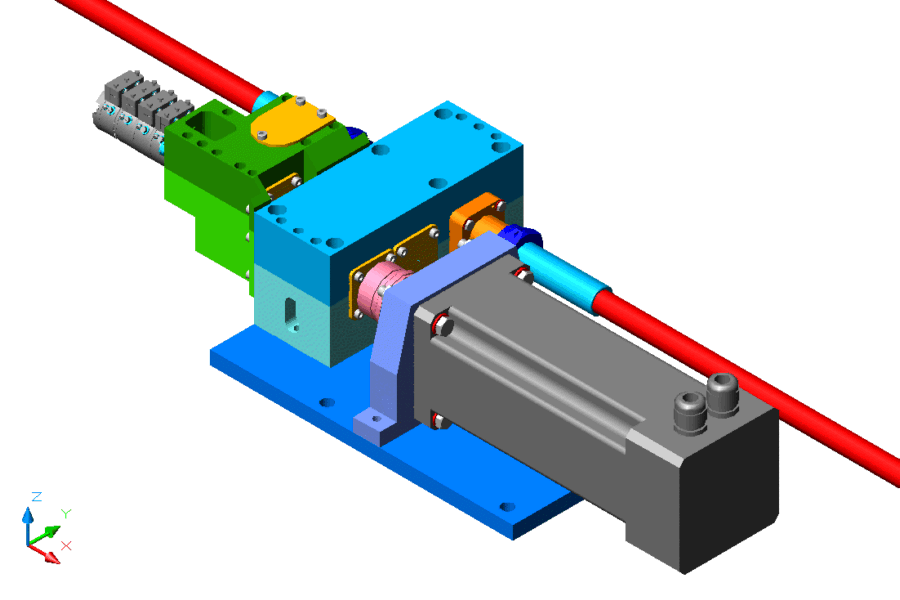

| Der Motor (grau) treibt ein mehrstufigen Untersetzungegetriebe (blau), das mehrere Abtriebswellen hat. Die Haupt-Abtriebswelle treibt über flexible Wellen (rot) die inneren Aktuatoren an, die dann wiederum die äußeren Aktuatoren antreiben. Eine Zwischenwelle treibt ein stark untersetzenden Messgetriebe (grün) an, das wiederum den Mehrfach-Positionsschalter (grau) für die 4 Klappenpositionen ("Up", "Approach", "Start", "Landing") antreibt. Durch diesen Positionsschalter steuert der Pilot die Klappenpositionen. | |||
|
