Messungen an einem Einspritzpumpen-Stellantrieb ("fly-by-wire")

Messfehler des Potentiometers

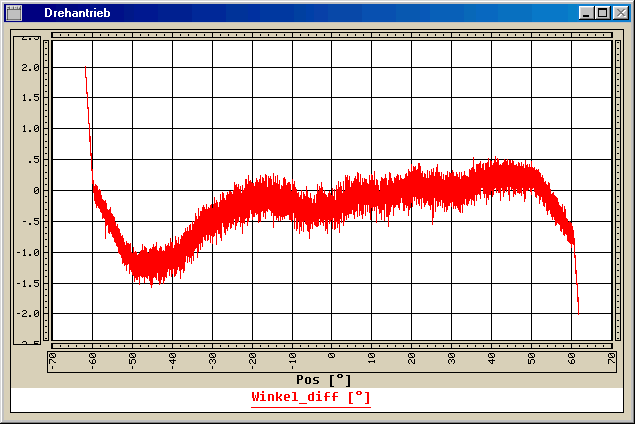

Die Qualität der Verstellung (mit Regelung) hängt von der Genauigkeit des Potentiometers ab. Die Überprüfung erfolgt mit einem externen hochauflösenden Encoder. Das Bild zeigt den Messfehler des Potentiometers über den Verstellbereich von +/- 62°.

Der Linearitätsfehler liegt bei weniger als +/- 1°, während der Offsetfehler unter 0.5° liegt.

Messfehler des Potentiometers: Messungen an einem Einspritzpumpen-Stellantrieb ("fly-by-wire")
