Batterie-Management-System

Messung von Spannung und Strom

Das Entladen der Batterie erfolgt mit unterschiedlichen Strömen, um gezielt Parameter zum Zustand der Batterie in möglichst kurzer Zeit zu erhalten. Wenn die Batterie mit einem Entlade-Widerstand belastet wird, sinkt die Spannung, bis die Entlade-Schwelle erreicht wird. Dann schaltet der Power-Switch ab. Je nach Anwendung werden unter dem Begriff "Batterie-Management-System" die unterschiedlichsten Konfigurationen eingesetzt. Allen Anwendungen ist gemeinsam, dass Daten der Batterie gesammelt werden (Spannung, Strom, Temperatur) und dass es einen Hauptschalter ("Power-Switch") gibt, der die Batterie zum Eigenschutz von der Last nehmen kann. Damit diese unterschiedlichen Aufgaben durchgeführt werden, braucht man einen Controller zur Überwachung sowie Hardware zur Messung (Sensorik, Verstärker, Filter) und Power-Switches.

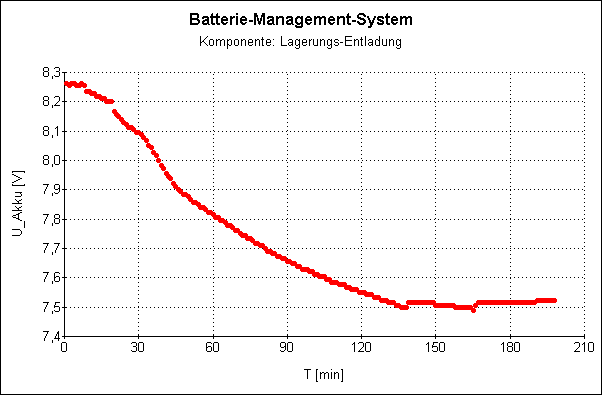

BMS: Spannungs-Verlauf
BMS: Strom-Verlauf

Es gibt im wesentlichen 5 Phasen:

  1. die Vorlauf-Phase
  2. die erste Niedrigstrom-Phase
  3. die Hochstrom-Phase (Entladen bis zur Abschalt-Schwelle)
  4. die zweite Niedrigstrom-Phase (mit dem endgültigen Entladen bis zur Abschalt-Schwelle)
  5. die Erhol-Phase
